Вещание RTCM-потока с NTRIP-базы на PiDali
В данной статье подробно описан процесс настройки вещания RTCM-потока с NTRIP-кастера на приёмник PiDali с помощью ноутбука и программного обеспечения RTKLIB.
Подготовка оборудования
1. Настройте приставку PiDali на передачу с помощью приложения. Установите соединение с устройством и выберите настройку Mode Transmitter. (подробнее см. статью PiDali в качестве базовой станции)
2. Подключение приёмника PiDali

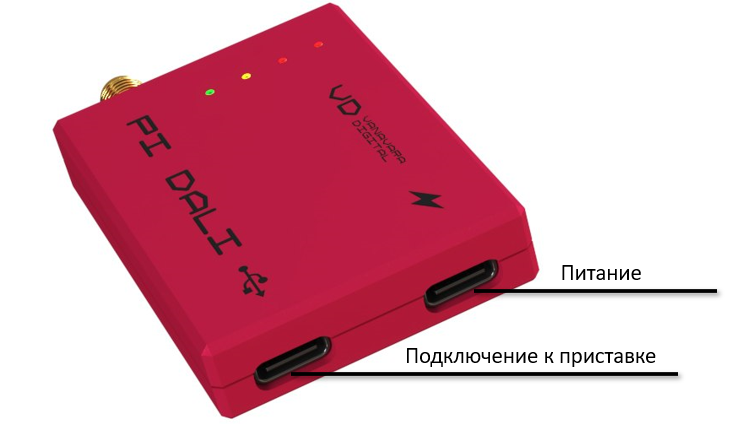

Подключите приёмник PiDali к свободному USB-порту ноутбука. Разъём для подключения выделен на корпусе устройства. Убедитесь, что устройство определилось системой.
3. Определение COM-порта

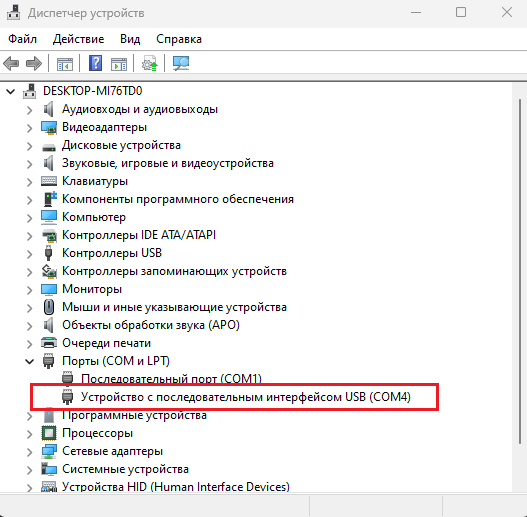

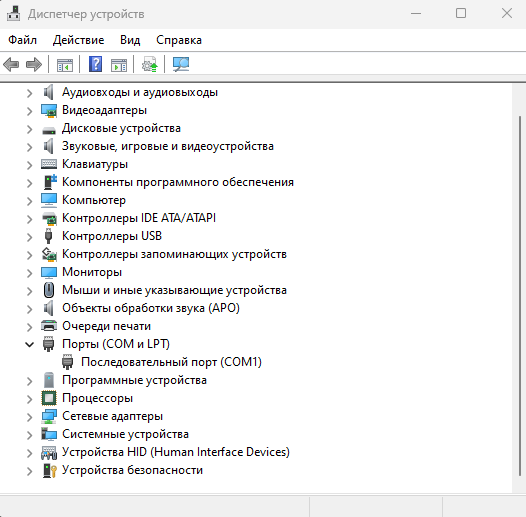

Откройте “Диспетчер устройств” → раздел “Порты (COM и LPT)”. Найдите устройство с названием, например, “USB Serial Port (COMx)” — запомните номер COM-порта, он понадобится на следующих этапах.
Установка и запуск RTKLIB
1. Скачивание RTKLIB
Скачайте последнюю версию RTKLIB по ссылке с официального репозитория:
https://github.com/rtklibexplorer/RTKLIB/releases/download/v2.5.0/RTKLIB_EX_2.5.0.zip
Распакуйте архив.
2. Запуск str2str (strsvr.exe)
В папке “RTKLIB_EX_2.5.0” найдите и запустите утилиту “strsvr.exe” — это сервер потоковых данных RTKLIB, предназначенный для перенаправления RTCM-потоков.
Настройка входного потока (Input Stream)

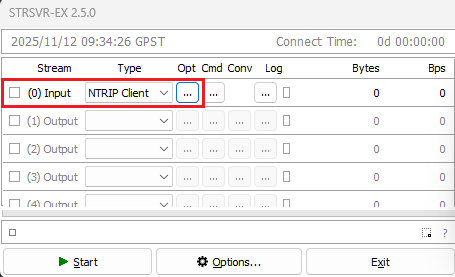

1. В окне “strsvr” перейдите к “Input Stream” -> Выберите тип “NTRIP Client”.

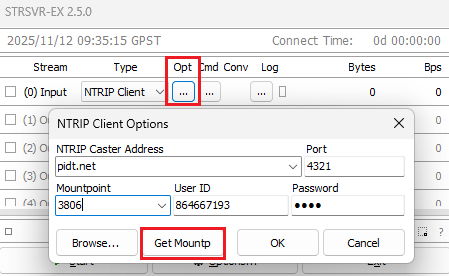

2. Откройте окно “Client Options” укажите следующие параметры:
- NTRIP Caster address: pidt.net
- Port: 1234 или 4321
- User ID и Password: получите их через Telegram-бота PiDATA user bot
3. Нажмите кнопку “Get Mountp” — откроется доступ к базовым станциям. Выберите из списка (mountpoint) нужную базовую станцию.
4. Нажмите “OK”, чтобы сохранить настройки входного потока.
Настройка выходного потока (Output Stream)

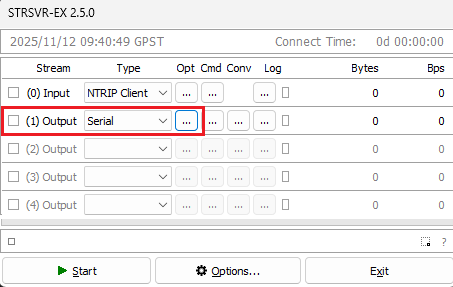

1. В окне “strsvr” перейдите к “Output Stream” → выберите тип “Serial”.

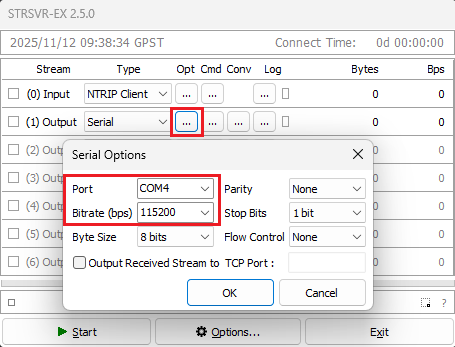

2. В “Serial Options” укажите:
- Port: COM-порт, который вы определили ранее
- Baudrate: 115200
3. Нажмите “OK”, чтобы подтвердить настройки.
Особенности настройки кастеров
Стандартный поток с кастера не совместим с PiDali. Для корректной работы приёмника требуется увеличить интервал между RTCM-сообщениями.
Шаги для настройки кастера на порту 4321:

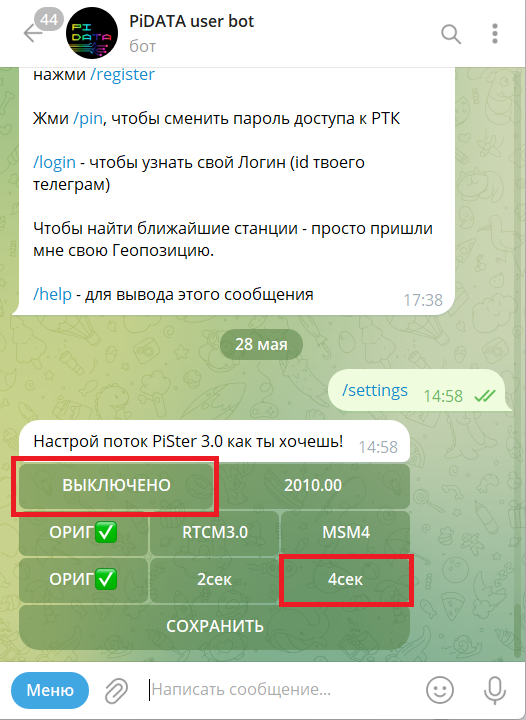

1. Перейдите в Telegram-бота PiDATA user bot.
2. Отправьте боту команду /settings.
3. Нажмите кнопку “4сек” — включает дискретность вещания поправок.
4. Затем нажмите “Выключено”, чтобы применить изменения. (подробнее см. статью Кастер 3.0)
Если вы используете порт 1234, требуется вручную задать состав RTCM-сообщений:

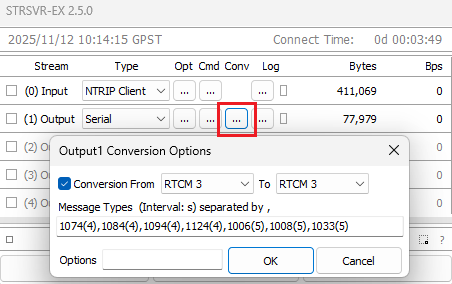

1. В “strsvr” перейдите во вкладку “Conversion Options”.
2. Установите “Format” → “RTCM 3”.
3. В поле “Message” введите следующий список с указанием интервалов (в секундах):
1074(4),1084(4),1094(4),1124(4),1006(5),1008(5),1033(5)
4. Нажмите “OK”, чтобы подтвердить настройки.
Запуск передачи

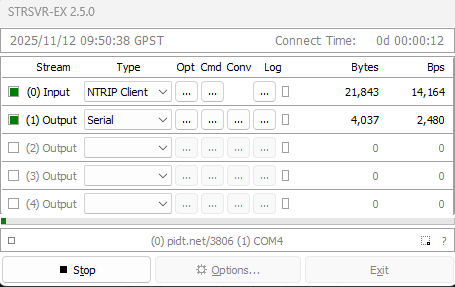

1. Нажмите кнопку ”Start” в окне “strsvr”.
2. В окне статуса вы увидите:
- Скорость приёма RTCM-данных от NTRIP-кастера
- Скорость передачи данных на COM-порт
3. На корпусе PiDali должен загореться “индикатор приёма данных”, что свидетельствует об успешной передаче поправок.
