Быстрый старт!

PiDATA - уникальная референcная геодезическая базовая станция. Основана на ГНСС модуле от компании Comnav (SinoGNSS). PiDATA принимает и транслирует обсервации всех спутниковых группировок на частотах L1/L2/L5/B1/B2/B3/G!/G2/G3 и тд.

Характеристики устройства подробно описаны в статье "Что такое PiDATA Lite?".

Подключение к устройству и веб-интерфейсу

1. Включите базовую станцию.

Подключите антенну через SMA разъём и питание с помощью Type-C кабеля. При подаче питания, устройство издаёт звук включения приёмника, означающий, что оно включено и начался процесс инициализации. Процесс завершения синхронизации времени, также будет сопровождаться сигналом.

2. Подключитесь к веб-интерфейсу.

После запуска, базовая станция создаст точку доступа. На вашем устройстве появится сеть PiDATA_XXXX. Чтобы перейти на веб-интерфейс подключитесь к сети по паролю (12345678) и введите PiDATAXXXX.local или 192.168.10.1 в адресную строку браузера, где XXXХ это уникальные 4 символа для каждой базы.

Навигация по веб-интерфейсу

Главный экран

На главной странице вы можете ознакомиться с текущим статусом работы базовой станции. Более подробно о значениях статусов можно узнать в статье "Быстрый старт!" .

Настройки

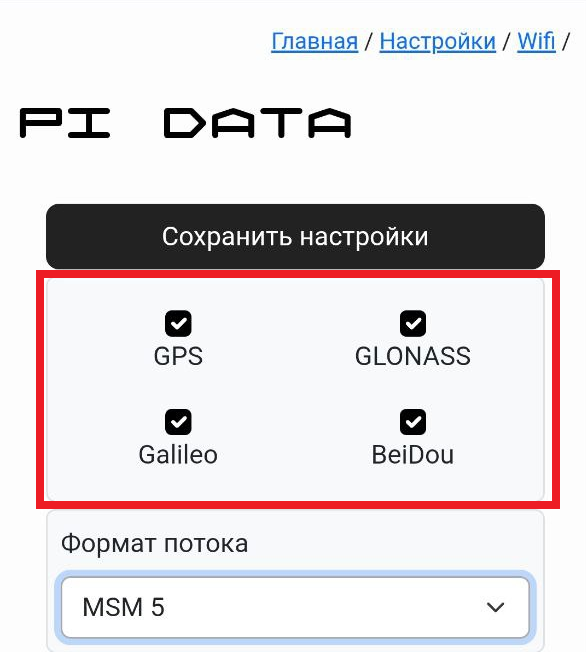

1. Выбор спутниковых систем.

  • GPS (США)
  • Galileo (ЕС)
  • GLONASS (Россия)
  • BeiDou (Китай)

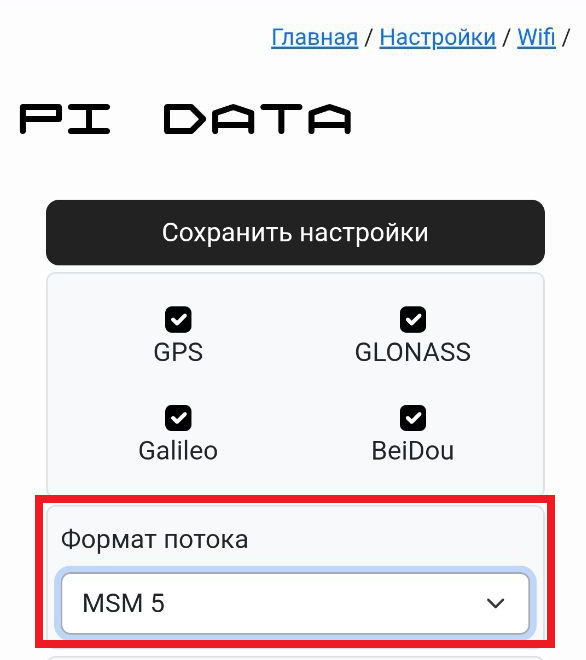

2. Формат передаваемого потока.

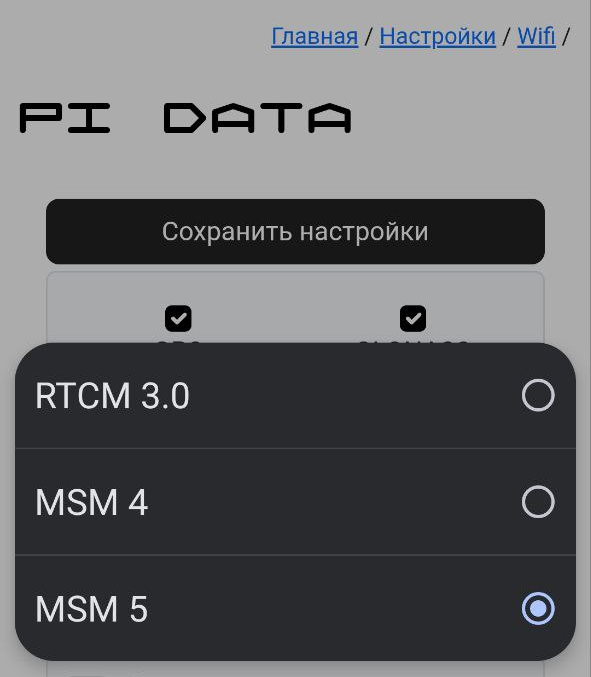

Доступны следующие форматы:

  • RTCM 3.0 — стандартный формат поправок
  • MSM 4 — компактный формат, содержащий данные обсерваций
  • MSM 5 — расширенный формат, содержащий более точные данные

                     2.png 3.png

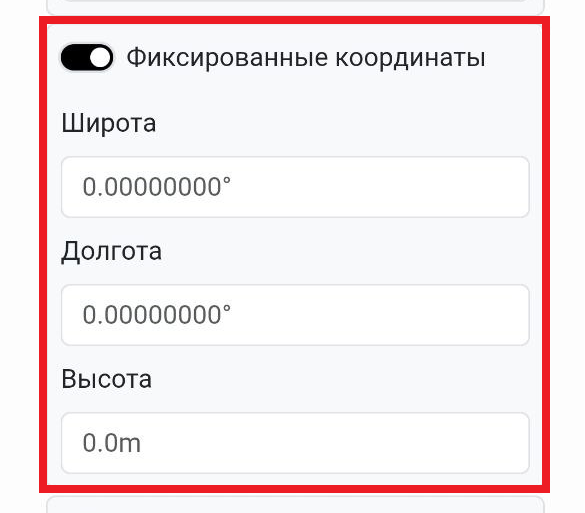

3. Установка фиксированных координат.

Здесь можно указать точные координаты базовой станции в системе WGS84.

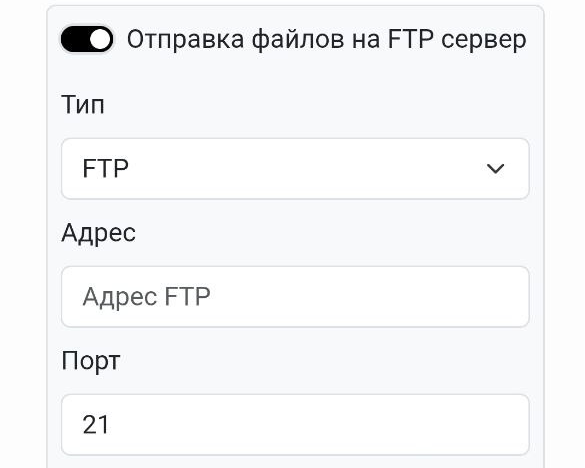

4. Настройка FTP-сервера.

Позволяет настроить подключение к удалённому серверу для хранения файлов статики:

  • Тип протокола : FTP, FTPS, SFTP
  • Адрес / Порт : IP-адрес или домен сервера и соответствующий порт
  • Базовая папка : заранее созданная директория для хранения файлов
  • Пользователь / Пароль : учётные данные для авторизации на файловом сервере

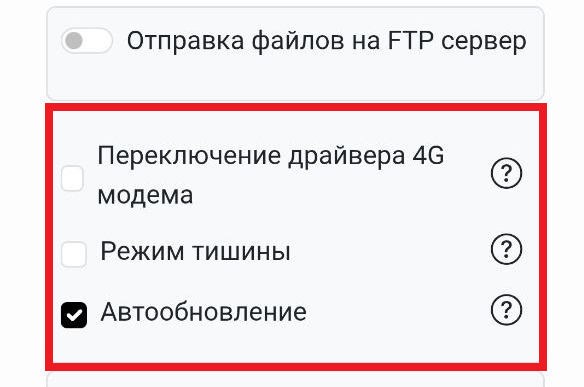

5. Системные настройки базы.

  • Переключение драйвера 4G-модема

Если при подключении USB-модема вы не видите дополнительных сетевых интерфейсов (помимо wlan0), попробуйте активировать эту опцию. Она поможет устройству корректно распознать и использовать модем. Если модем уже работает корректно — не включайте эту функцию.

  • Режим тишины

Эта функция полностью отключает все звуковые сигналы устройства.

  • Автообновление

При включённой опции, PiDATA будет автоматически загружать и устанавливать обновления с сервера.

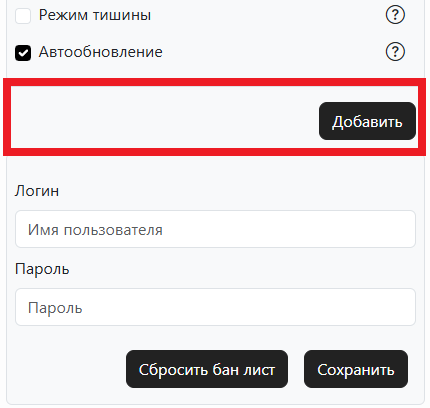

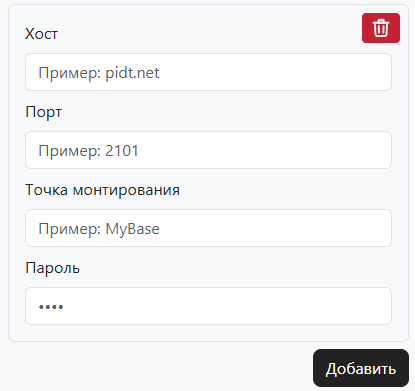

6. Настройка кастера

В этом разделе можно добавить один или несколько кастеров. Для подключения к сети pidt.net:2101 или любому другому кастеру по вашему выбору, нажмите кнопку «Добавить» и заполните поля.

        10.png  Снимок экрана 2025-06-12 190430.png

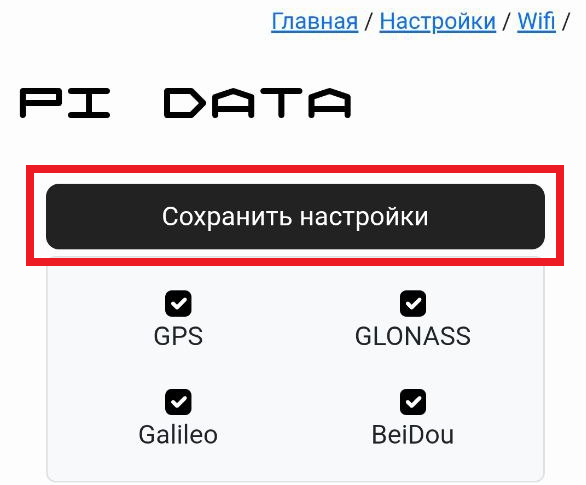

7. Сохранение настроек

После внесения всех необходимых изменений не забудьте нажать кнопку "Сохранить Настройки". Дождитесь, пока цвет кнопки изменится — это будет означать, что настройки успешно применены.


Способы подключения к сети

1. Подключение по WIFI. Настройка происходит в web интерфейсе.

2. Подключение с использованием Ethernet-кабеля через USB-адаптер. Протестированы адаптеры Glaabit и D-Link.

3. Подключение с помощью USB 4G модем.

Что делать, если забыли логин или пароль от веб-интерфейса?

1. Переведите устройство в режим точки доступа. Для этого:

Сделайте недоступными для базы все известные ей источники интернет соединения. Отключите роутеры, выдерните USB модем или Ethernet адаптер. После этого PiDATA раздаст точку доступа, при подключении к которой авторизация будет отключена.

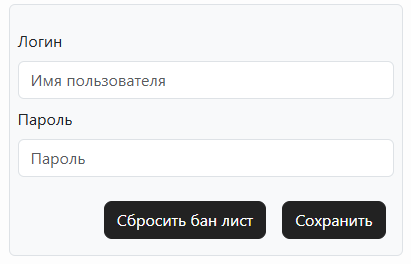

2. Перейдите в веб-интерфейс по адресу PiDATAXXXX.local. Откройте раздел "Настройки".

3. Введите новые данные и нажмите кнопку "Сохранить".


4. Если при авторизации данные введены неправильно более трёх раз, то нажмите кнопку "Сбросить бан-лист" для снятия ограничений доступа.

Как только устройство получит доступ к интернету, авторизация снова станет доступной.

При первом запуске базы, если интернет уже подключен, используйте логин pidt и пароль pidt по умолчанию.
